현장실습

조적 현장(흙블럭쌓기)

페이지 정보

작성자 강원건축직업전문학원 작성일19-02-08 16:22 조회1,369회 댓글0건

본문

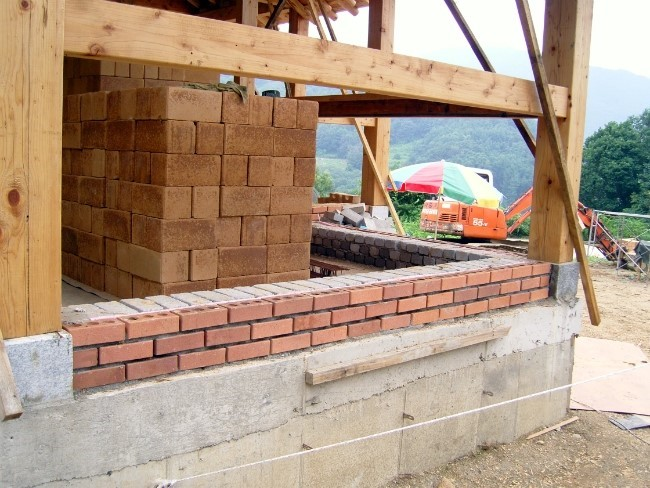

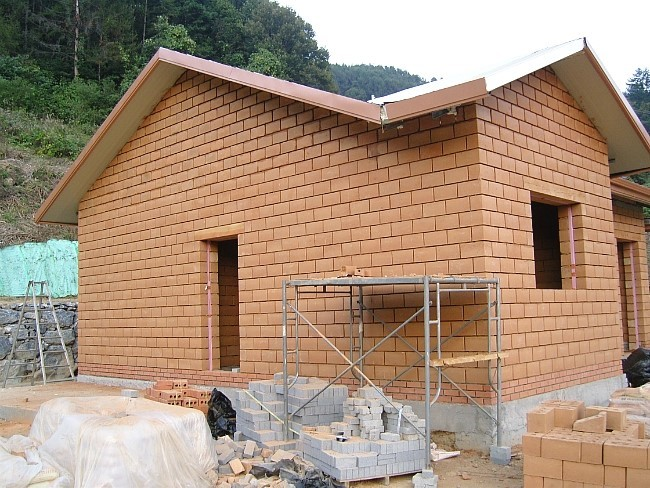

하단부 20cm정도 적벽돌 쌓기(빗물 차단)

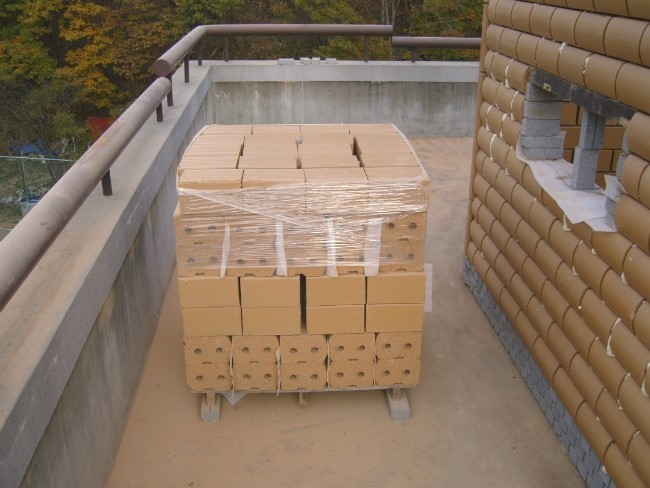

시공전 사진






시공전 사진






시공하는 과정

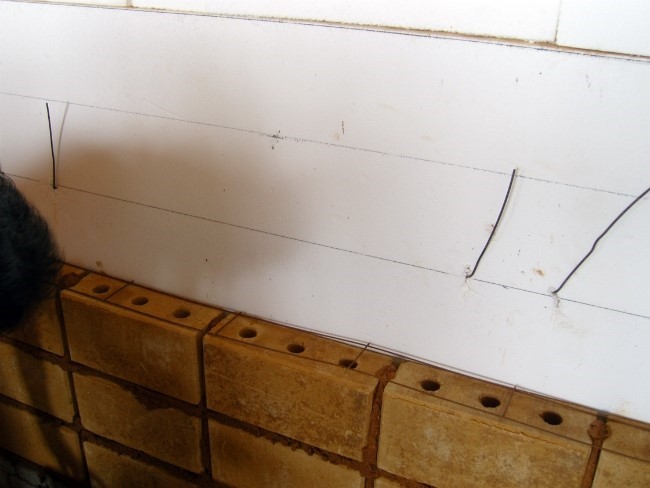

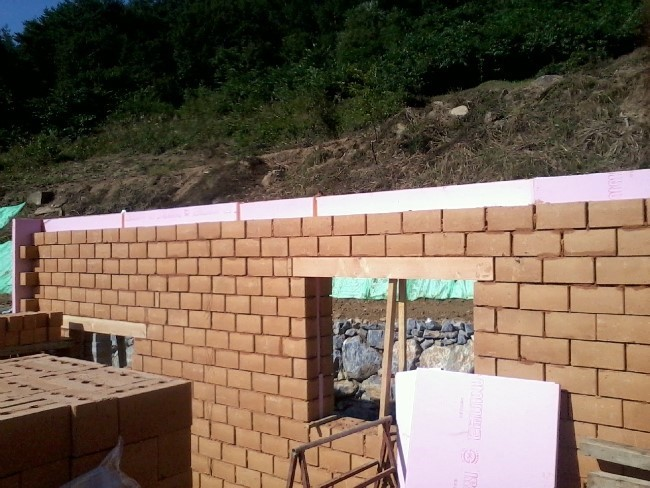

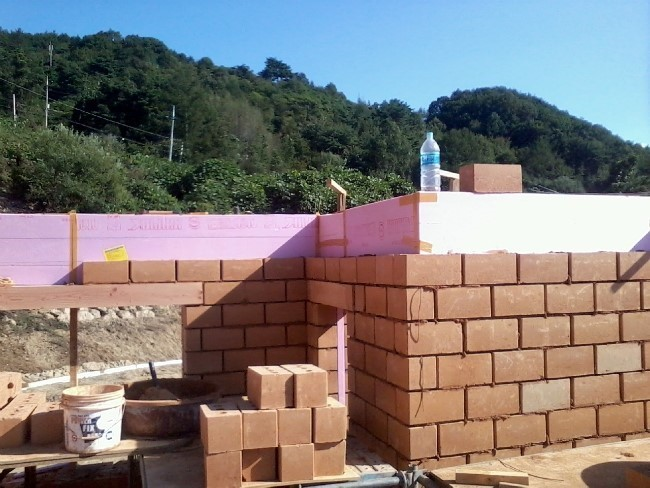

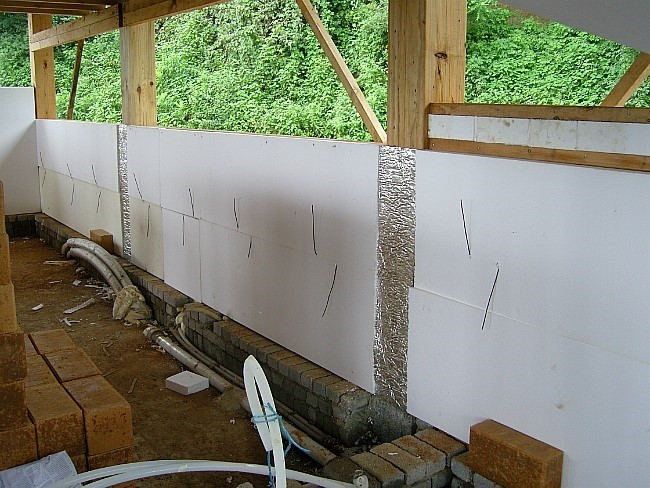

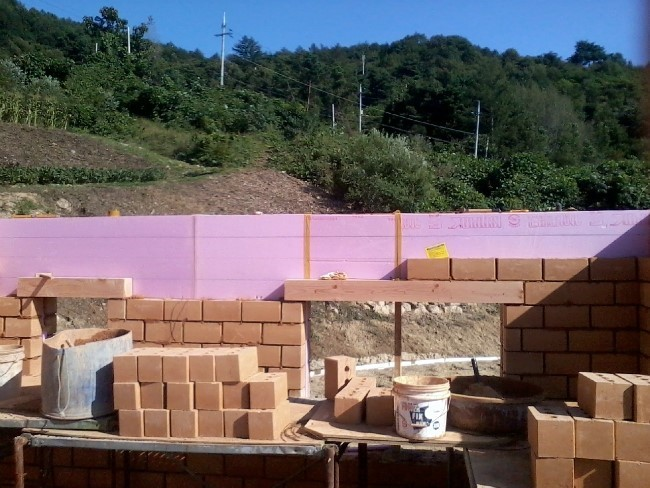

블럭과 블럭사이에 단열재 50mm 설치(미설치시 50mm정도 간격을 띄워놓기)50f63daeec42423daf5087841bdc7af3_1549610193_317.png

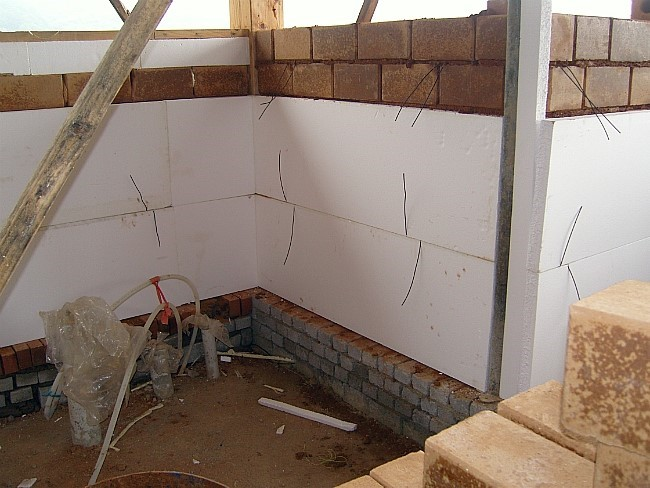

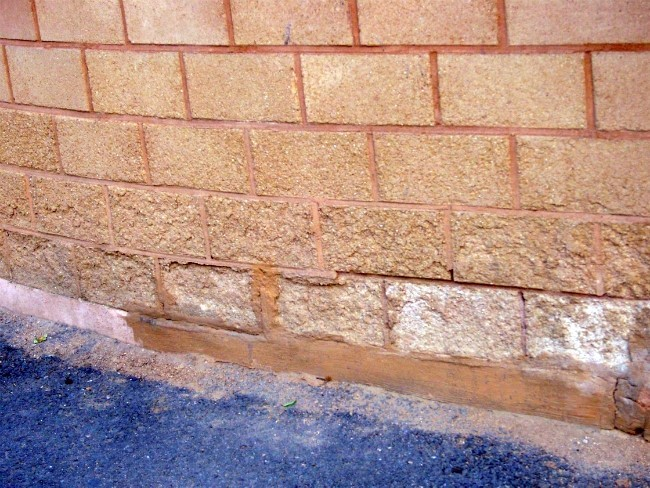

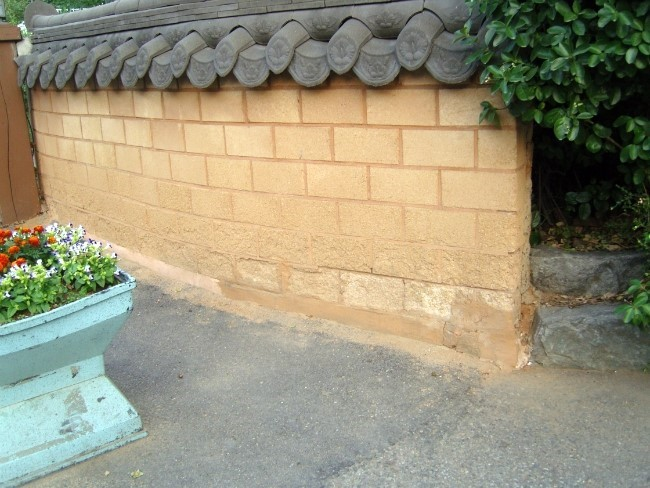

바닥에서 30cm정도 이상은 벽돌쌓기로 해야됨(물과 접촉하지 않아야됨)




바닥에서 30cm정도 이상은 벽돌쌓기로 해야됨(물과 접촉하지 않아야됨)

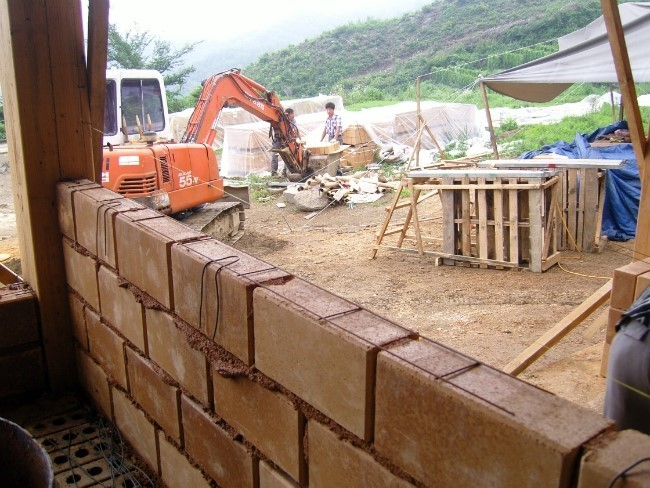

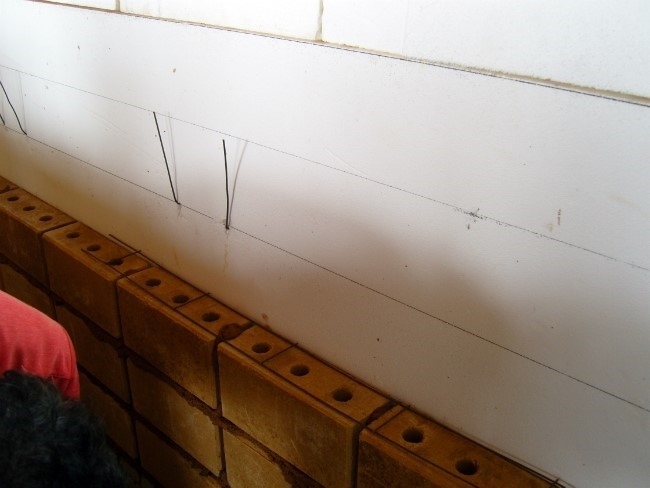

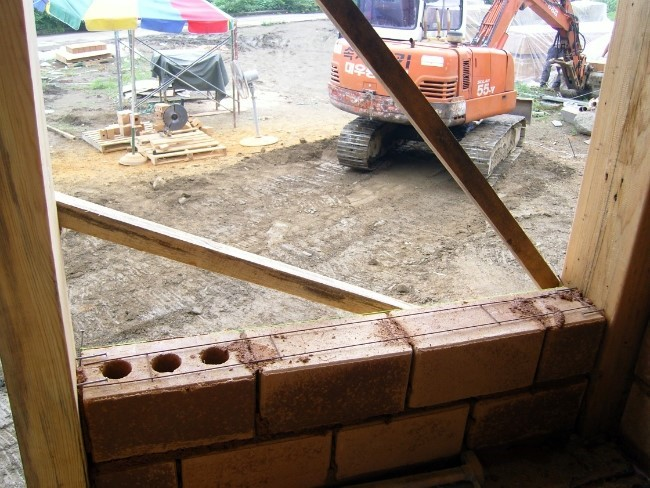

3단마다 와이어메시 넣기




3단마다 와이어메시 넣기






3단마다 와이어메시 넣기


3단마다 와이어메시 넣기

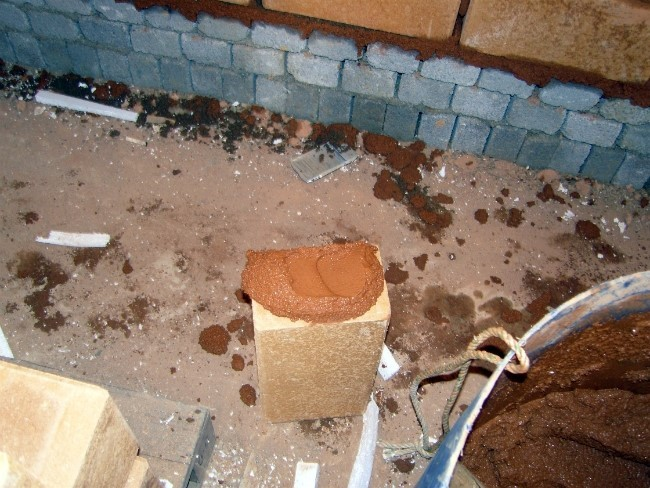

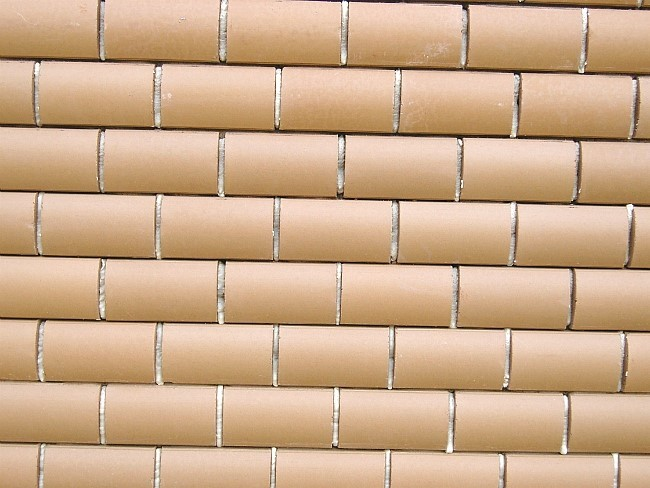

수직줄눈 흙모르타르 접착

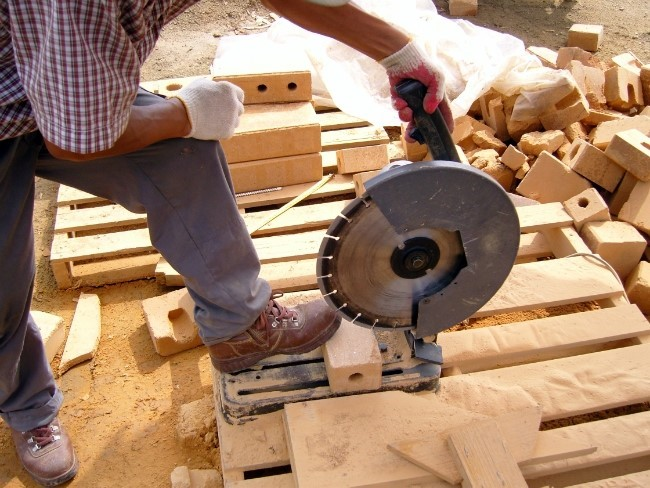

고속절단기로 흙블럭 자르기

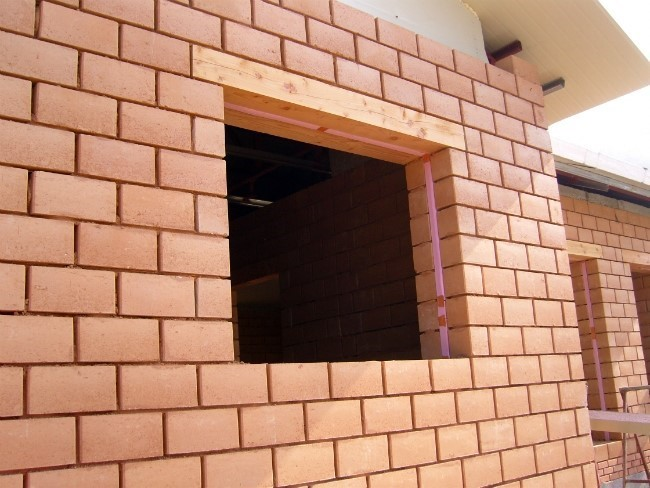

흙블럭 통줄눈 쌓기

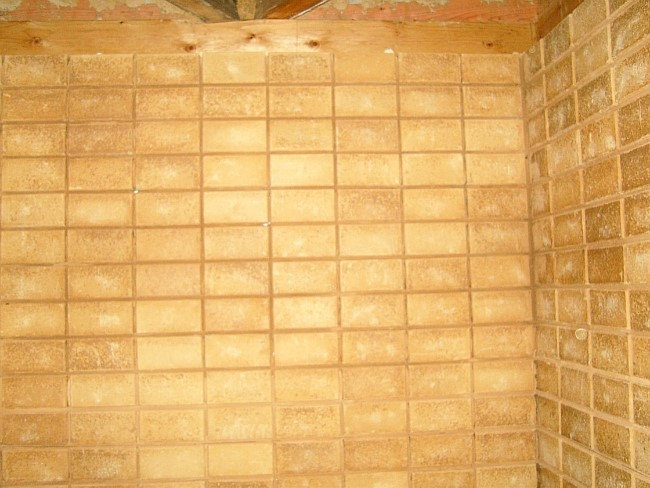

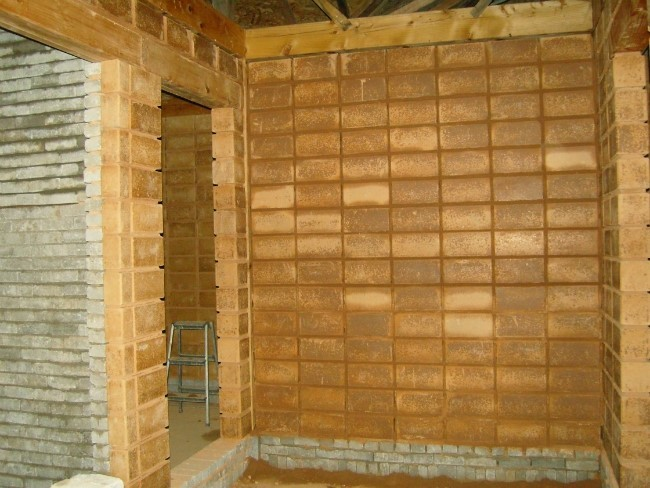

왼쪽벽은 화장실 안, 오른쪽 벽은 흙블럭 방

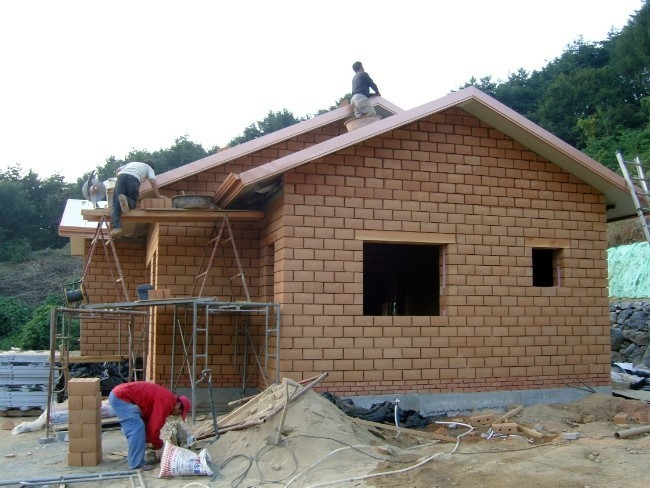

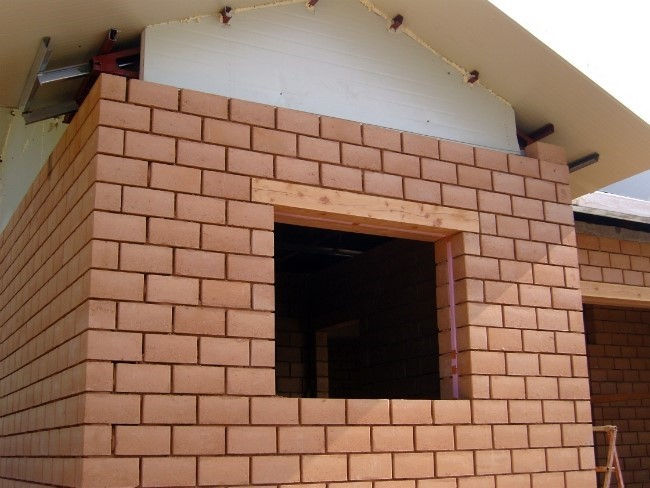

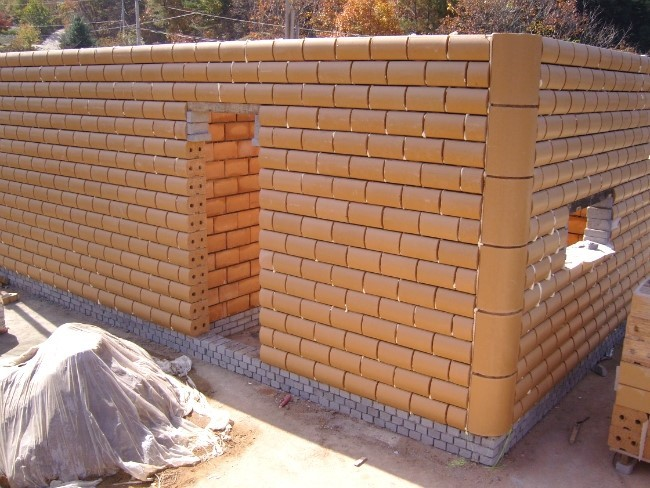

흙블럭 집짓기(시공중)

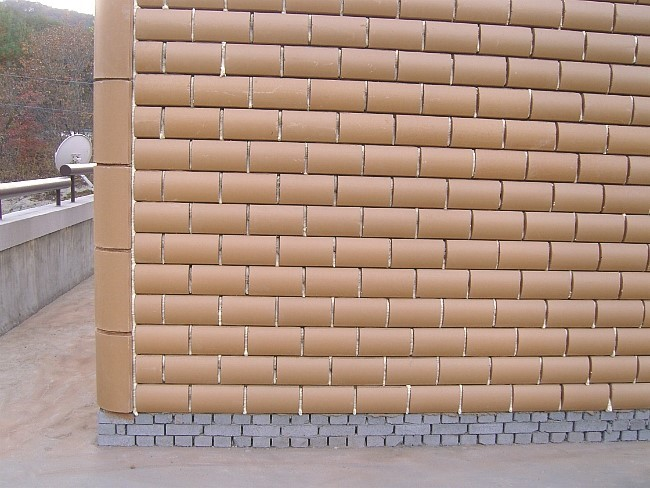

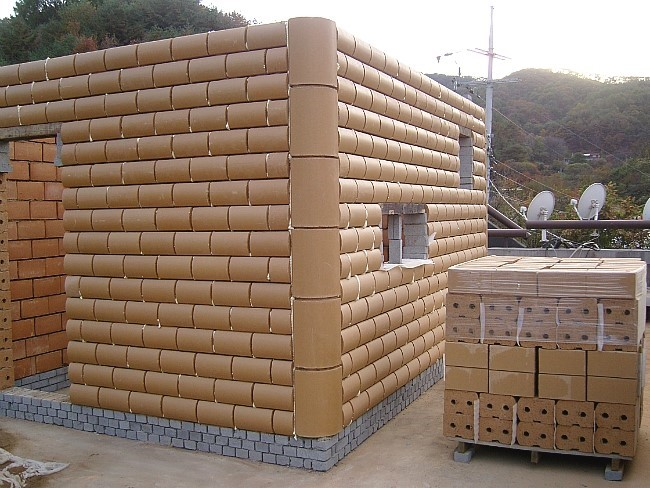

마무리 한 상태

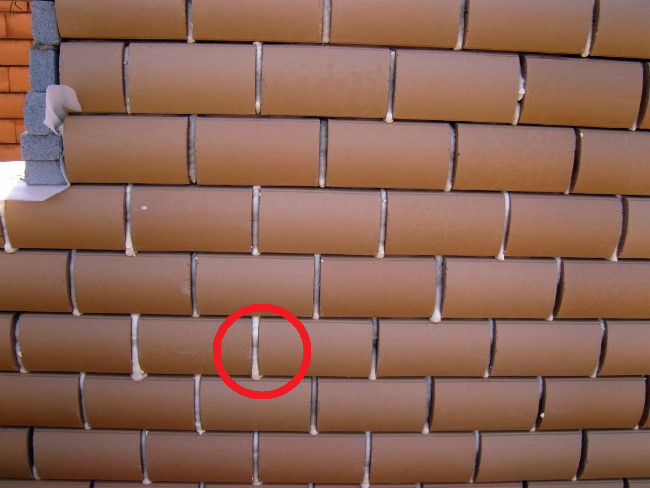

수직줄눈 흙모르타르로 접착해야됨(폼사용은 안됨)





와이어메시는 3단마다 넣기,

수직줄눈 흙모르타르로 접착해야됨(폼사용은 안됨)

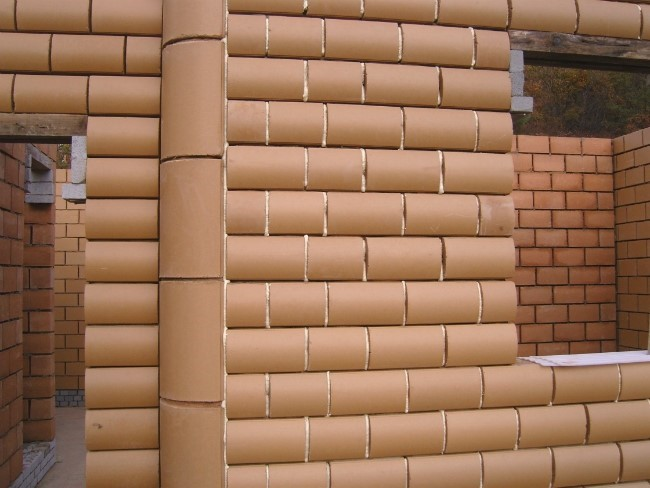

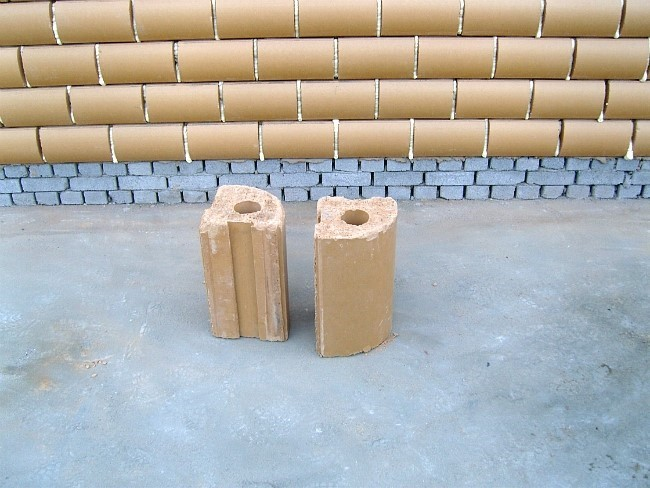

흙블럭 모서리 부분
